某城市車輛稽查布控系統卡口云存儲
項目背景
伴隨著城市車輛數量急劇增加，城市智能化建設中的交通卡口系統智能識別、自動抓拍對比、聯動報警、高清視頻是一個重要環節。公路車輛智能監測記錄系統，也稱公安治安卡口系統，是具有汽車圖像記錄、速度測定、號牌識別、自動報警、數據管理、流量統計、遠程維護等功能的綜合技術應用系統，利用光電、計算機、圖像處理、模式識別、遠程數據通信等技術對經過卡口的車輛圖像和車輛信息進行全天候實時采集、識別、記錄、比對、檢測的系統，利用該系統可以完成對有關車輛的布/撤控、報警、查詢、統計、分析等功能。已被廣泛應用于國道、省道、高速公路等路路面的交通事故預防和有關車輛案件的偵破。
卡口系統強大的功能每天產生著大量的數據信息，這些信息包括了圖片、監控視頻、數據庫數據文件。這些數據如何有效地存儲和管理，是一個亟待解決的問題。
建設需求
以信息技術為主導，以計算機通信網絡和智能化指揮控制管理為基礎，初步建成集高新技術應用為一體的智能化道路交通管理體系，使城市交通管理現代化達到國內先進水平。
1） 視頻存儲需求：
建設1455臺攝像機（含事件檢測相機和監控相機），全部采用1080P視頻流，碼流為：4Mbps/s；
所有攝像機采用全天候24小時不間斷監控錄像，監控視頻存儲30天；
視頻存儲實際需求容量為：1800TB。
2） 圖片存儲需求：
200萬像素電警和卡口相機579臺，每臺2車道，2000輛/車道/天，每張照片230K；
500萬像素電警和卡口相機193臺，每臺3車道，2000輛/車道/天，每張照片500K；
照片需存儲180天，實際需求容量：191TB。
解決方案
依據項目建設目標，結合需求和建設原則，以務實的理念建設車輛查緝布控系統存儲子系統，本方案采用先進的集群存儲為用戶實現本系統的私有云存儲，以下簡稱車輛查緝布控云存儲，解決的兩種業務類型數據，視頻數據和圖片數據，以下分別闡述。

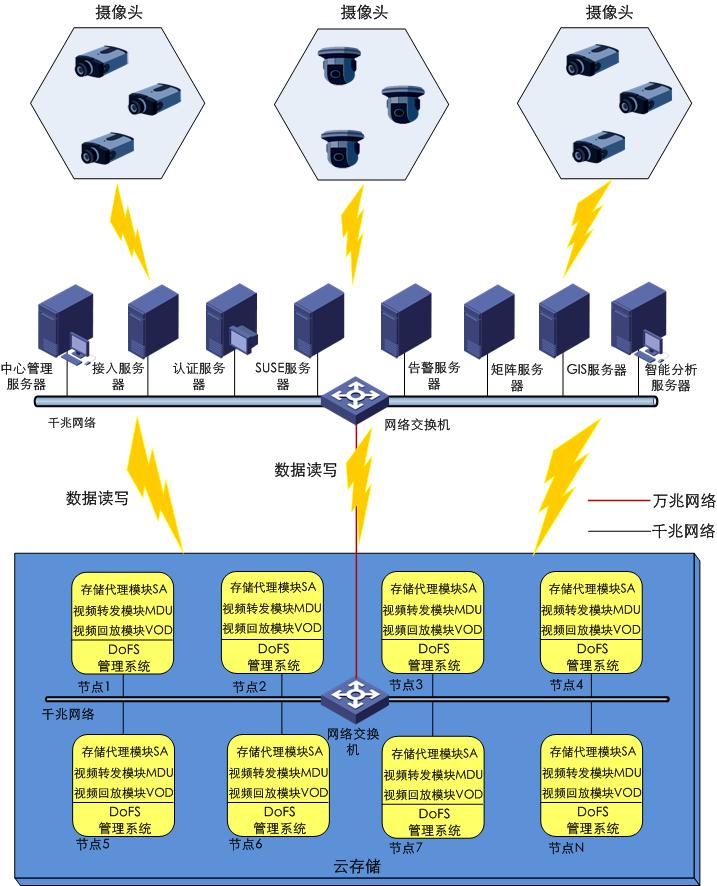

1） 視頻云存儲方案：
采用32臺iBRICK集群節點組成視頻云存儲系統。采用IP網絡部署，每臺鯨鯊iBRICK集群節點標配4個1Gb主機接口，每2個1Gb主機接口進行網卡綁定，實現業務網絡和存儲網絡的雙網段分離。各集群節點同時存取數據，滿足大量應用服務器并發訪問需求。
云存儲通過萬兆網絡上行連接至應用服務器網絡，保證數據讀寫的帶寬。
集群節點內采用RAID6+1塊熱備盤的方式保證視頻數據的高安全，存儲容量使用率高達80%； 采用Scale-Out架構，隨著集群存儲節點的增加，實現容量、性能的線性提升。
各集群節點預裝鯨鯊DoFS（DigiOcean Fail System）集群存儲管理系統，嵌入SA（存儲）模塊、MDU（視頻轉發）模塊、VOD（視頻回放）模塊，實現應用+存儲的云存儲解決方案。

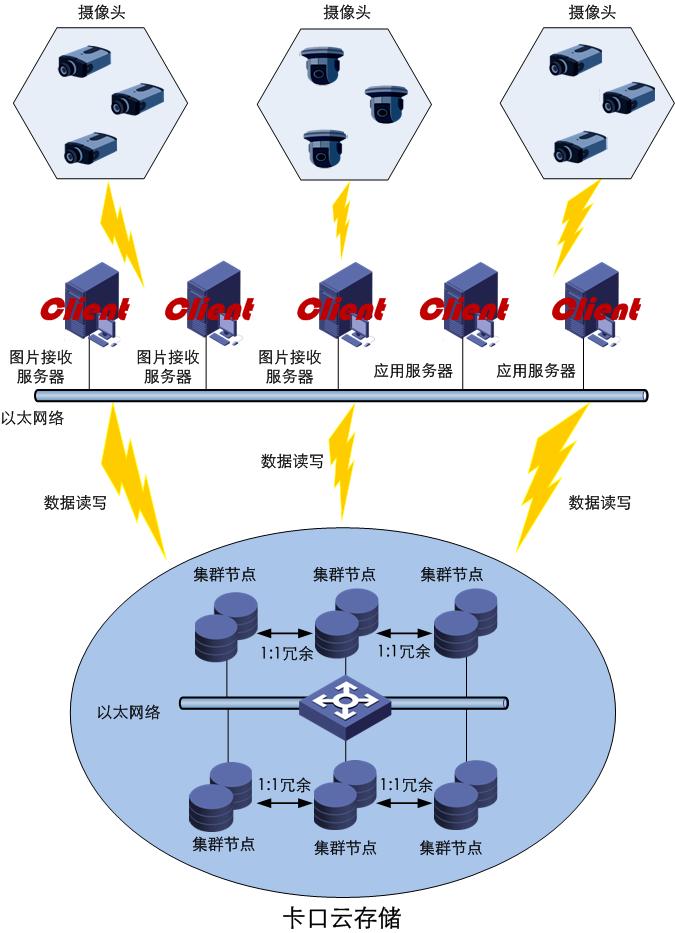

2） 圖片云存儲方案：
采用10臺iBRICK集群節點組成卡口云存儲系統, 采用IP網絡部署，每臺鯨鯊iBRICK集群節點標配4個1Gb主機接口，每2個1Gb主機接口進行網卡綁定，實現業務網絡和存儲網絡的雙網段分離。各集群節點同時存取數據，滿足大量應用服務器并發訪問需求。
集群節點間采用1:1冗余的方式保證圖片存儲高可靠。
在前端應用服務器，安裝鯨鯊集群存儲的client客戶端，保證數據讀寫的高效性。
各集群節點同時存取數據，滿足大量圖片接收服務器和應用服務器并發訪問需求。
Scale-Out架構，隨著集群存儲節點的增加，實現容量、性能的線性提升。
方案特點
基于成熟IP技術的網絡化存儲方案，符合先進性的設計原則，可確保系統在未來一段時間內滿足形勢和業務發展的需要。
數據分布到各節點，單一節點故障不影響正常的寫數據，保障前端數據及時保存不會造成丟失。
全局統一命名空間將磁盤和內存資源聚集成一個單一的虛擬存儲池，對上層用戶和應用屏蔽了底層的物理硬件。
采用集群存儲搭建存儲私有云，符合數據海量增長的背景，突破傳統存儲技術壁壘，體現系統技術優勢，更切合實際應用和建設發展趨勢。
采用先進的全分布式存儲架構，擴展過程對使用者完全透明，是存儲領域的最佳用戶體驗的產品及方案。
Scale-Out架構,允許隨著業務的增長而增加存儲節點，無需停止系統，通過簡單地配置，便可實現容量，性能，計算擴展。
云存儲系統可與用戶的現有應用環境無縫連接，無需像傳統存儲系統一樣對大量復雜的硬件設備進行長期的分析、規劃，大大節約了前期的規劃成本。
